威纶通触摸屏人机界面原理是什么?

发布时间:2023-3-23作者:浏览次数:155次

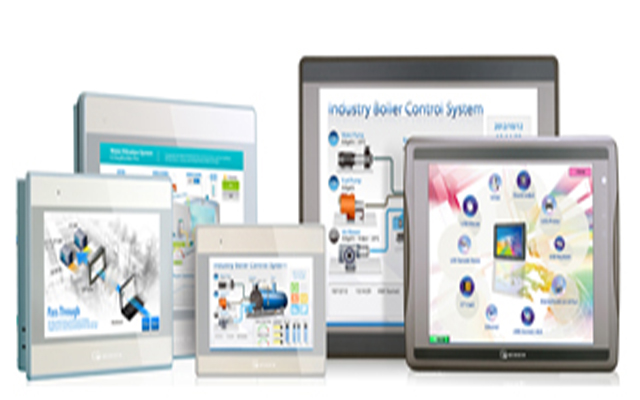

触摸屏(touch screen)又称为"触控屏""触控面板",是一种可接收触头等输入讯号的感应式液晶显示装置,当接触了屏幕上的图形按钮时,屏幕上的触觉反馈系统可根据预先编程的程式驱动各种连结装置,可用以取代机械式的按钮面板,并借由液晶显示画面制造出生动的影音效果。触摸屏作为一种新的电脑输入设备,它是目前简单、方便、自然的一种人机交互方式。 1. 人机界面产品的定义

连接可编程序控制器(PLC)、变频器、直流调速器、仪表等工业控制设备,利用显示屏显示,通过输入单元(如触摸屏、键盘、鼠标等)写入工作参数或输入操作命令,实现人与机器信息交互的数字设备,由硬件和软件两部分组成。HMI为英文Human-Machine Interface的缩写。

2. 人机界面(HMI)产品的组成及工作原理

人机界面产品由硬件和软件两部分组成,硬件部分包括处理器、显示单元、输入单元、通讯接口、数据存贮单元等,其中处理器的性能决定了HMI产品的性能高低,是HMI的核心单元。根据HMI的产品等级不同,处理器可分别选用8位、16位、32位的处理器。HMI软件一般分为两部分,即运行于HMI硬件中的系统软件和运行于PCWindows操作系统下的画面组态软件(如JBHMI画面组态软件)。使用者都必|须先使用HMI的画面组态软件制作“工程文件”,再通过PC机和HMI 产品的串行通讯口,把编制好的“工程文件”下载到HMI的处理器中运行。

基本功能:

设备工作状态显示,如指示灯、按钮、文字、图形、曲线等;

数据、文字输入操作,打印输出;

生产配方存储,设备生产数据记录;

简单的逻辑和数值运算;

可连接多种工业控制设备组网。

有些机械行业,比如说机床、纺织机械等行业,在国内已经发展有几十年的历史了,相对来说属于比较成熟的行业,从长远看,这些行业还存在着设备升级换代的需求。在这个升级换代的过程中,确实会有一些小的、一直使用比较低端产品的厂家被淘汰掉,但也有很多企业在设备更新过程中,将需求重新定位,去寻找那些能够符合他们发展计划,帮助他们提高自身生产力的设备供应商。

鉴于这种需求,以后人机界面的改变,将在形状上、观念上、应用场合等方面都有所改变,从而带来工控机核心技术的一次次变革。总体来讲,人机界面的未来发展趋势是六个现代化:平台嵌入化、品牌民族化、设备智能化、界面时尚化、通讯网络化和节能环保化。
