莽莽西北,平沙无垠。在浩瀚的西北沙漠地区,是油田的“王国”。联合站作为油田原油集输和处理的中枢,是油田生产的重要及必要环节。

油田联合站的建设,会经历从设计、到采购、到施工、到运维的一套漫长的全生命周期线,涉及数据十分庞大,且数据、文档及模型可能来自不同参与方的不同平台,容易造成信息孤岛问题。另外,油田联合站作为高温、高压、易燃、易爆的场所,是油田一级要害场所,保障安全才能使其持续运转、发展。

油田联合站有以下特点:

a.整体系统大,局部岗位系统比较多,有稳定岗、分队计量岗、盘库系统岗、污水处理系统岗、滤罐系统岗、污油回收系统岗、消防系统岗、锅炉系统岗等,且部分岗位与监控中心室甚至有几百米距离远。

b. 部分岗位对系统安全性要求非常高,适合独立安全运行,比如稳定岗系统;鉴于此,不适合对整个联合站系统采用1套CPU的控制系统,这样后期比较难维护,且系统安全性不高,故适合采用多分站独立安全运行的系统,后期对某个独立的分站进行系统维护时,不影响其他系统运行。

c.部分岗位系统需采集的数据庞大,比如部分岗位上,像多功能电表等485仪表非常多,鉴于Profibus单分站只能与主站传输244字节的数据,这样的岗位将不得不拆分成多个Profibus分站,故这类岗不适合用Profibus分布式IO结构。据了解,像西门子ET200这样的分站,也不能再增加独立的CPU来对本分站进行独立控制(即使可以,控制规模也很小)。



经过对联合站整体运行规律的一段时间的了解,结合南大傲拓NA400PLC特点,现给出适合联合站运行的控制系统整体方案,特点是主站与分站采用内部以太网通讯的方案,分站可独立运行,分单网和双网两种方案。

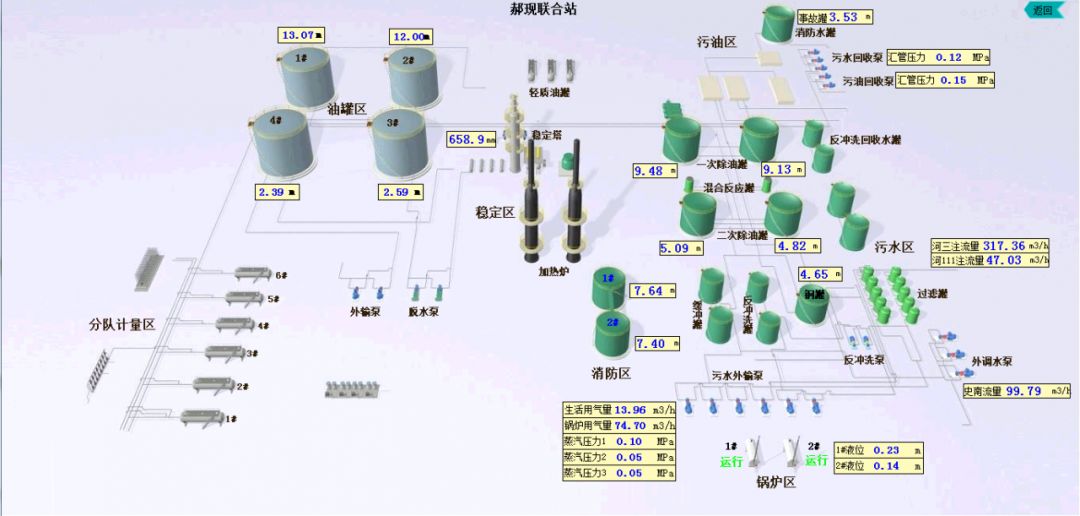

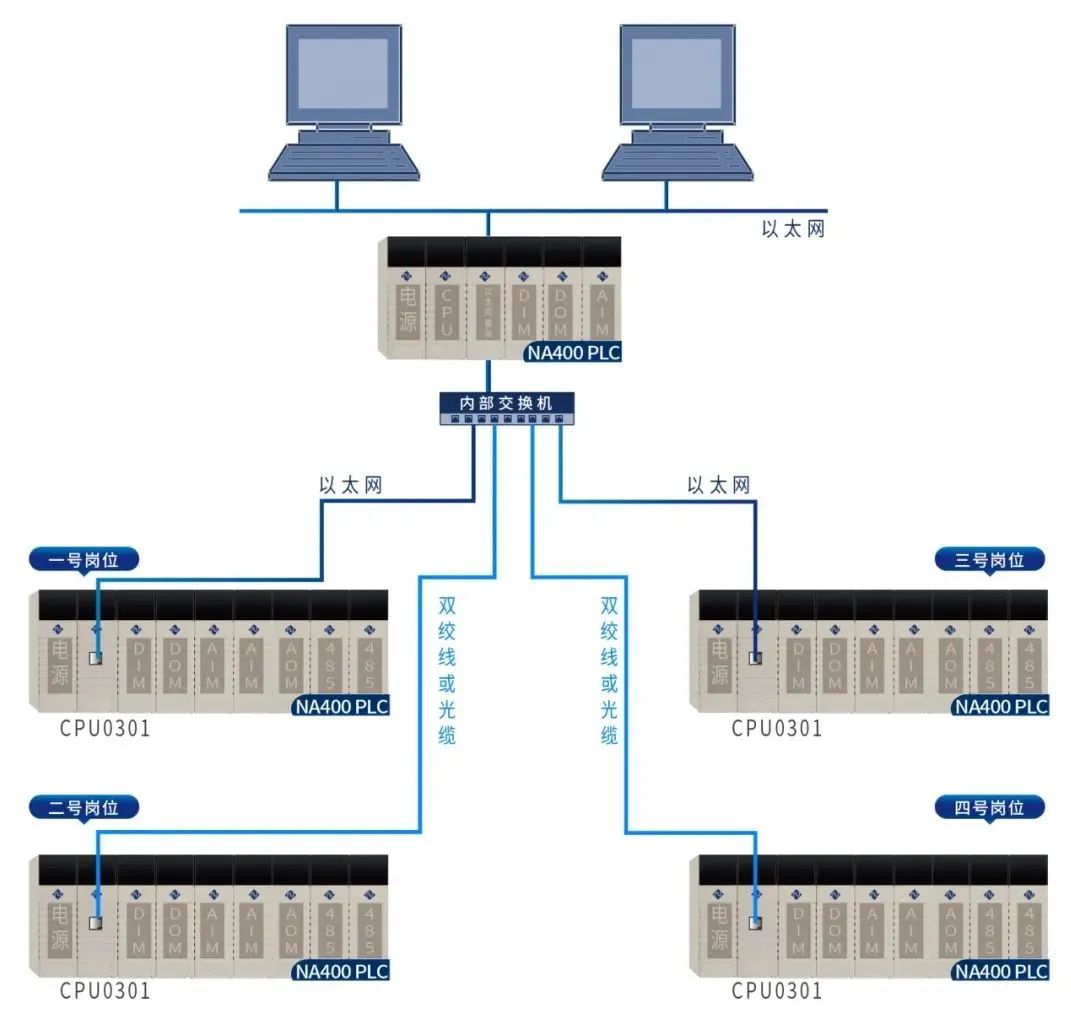

01、一总站+多分站的单网结构方案:



特点:各分站PLC设置单网CPU(CPU401-0301),CPU上的以太网口,通过网线或光缆连接,在主站机柜的多口交换机处汇集成星型连接,总站设置PLC以太网主站模块(CMM401-0205),与分站连接,该以太网模块的网口,直接通过超五类双绞线,也连接到该交换机上。

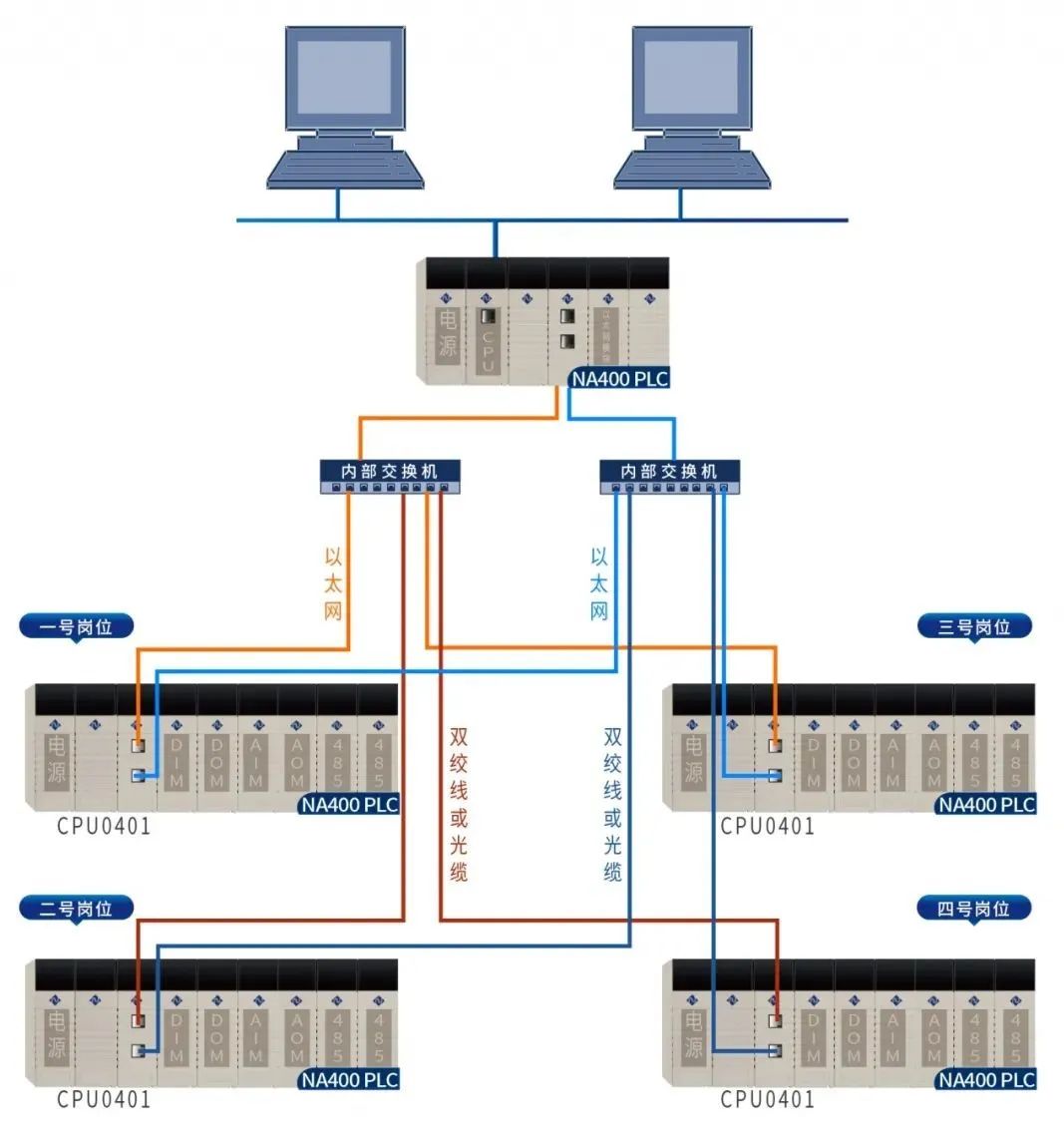

02、一总站+多分站的双网结构方案:



特点:各分站的PLC设置双网CPU(CPU401-0401),CPU上的两以太网口,分别通过2根网线或光缆连接,在主站机柜的2台多口交换机处汇集成星型连接,总站设置PLC以太网主站模块(CMM401-0205),该以太网模块的2网口,分别直接通过超五类双绞线,也分别连接到上述2台交换机上。
