郑州陈三桥污水处理厂二期工程板框脱泥机房自控项目

发布时间:2023-5-19作者:浏览次数:698次

郑州市郑东新区水务有限公司(陈三桥污水处理厂)20127月正式投入运行以来,污水处理设备运转良好,日平均处理污水量为7.65 万立方米。该项目采用先进的污水处理设备,厂区主体工艺采用改良A2/O处理工艺,经处理后的污水水质排放标准为《城镇污水处理厂污染物排放标准》(GB18918-2002)的一级A标准。郑州市郑东新区水务有限公司(陈三桥污水处理厂)建成后极大地改善了城市水环境,对治理污染,保护当地流域水质和生态平衡具有十分重要的作用,同时对改善郑州市的投资环境,实现郑州市经济社会可持续发展具有积极的推进作用。郑州陈三桥污水处理厂二期工程板框脱泥机房自控项目主要通过西门子1500系列可编程控制器(PLC)、西门子ET200SP系列分布式IO模块、西门子TP1200系列触摸屏及相应的元器件进行实现。

ET200SP从站系统直接接入1511CPU,以降低IO模块与CPU直接的通讯负载,CPUCPU分别接到交换机中,以便于触摸屏与CPU之间进行数据交换,同时也便于调试工作的进行。

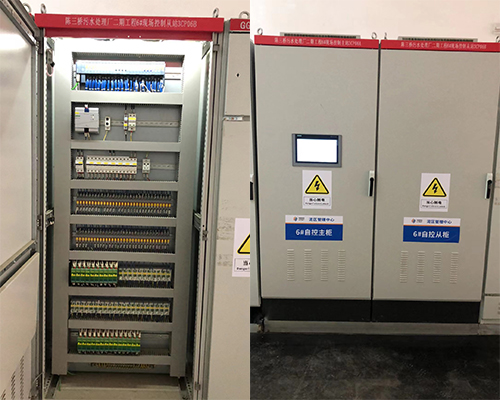

PLC控制柜在电源端、仪表端等多处加装防浪涌防雷装置,保护PLC系统。在线式硫化氢气体检测仪,适用于各种环境中的硫化氢气体体浓度和泄露实时准确检测,采用进口传感器和微控制器技术.响应速度快,测量精度高,稳定性和重复性好等优点.防爆接线方式适用于各种危险场所,并兼容各种控制报警器,PLC,DCS等控制系统,可以同时实现现场报警预警,4-20mA标准信号输出,继电器开关量输出;完美显示各项技术指标和气体浓度值;同时具有多种极强的电路保护功能,有效防止各种人为因素,不可控因素导致的仪器损坏。

在实际的生产运行过程中,PLC 程序需监视和控制整个工艺流程,应采用多级、多处连锁、互锁保护模式以保证运行精确可靠(如利用双限位开关保护)根据板框压系统原理介绍及保护功能要求,对PLC控制程序代码进行优化和修改。修改后的程序在设备上进行多次使用和调试后发现当前 PLC 已经完全可以满足板框压滤机的生产要求,实现了运行过程中的自动拉板、压板、过滤、保压等一系列功能,减小了工人的工作量和劳动强度。

同时对板框压滤机结构进行优化,原来的一板一框改为滤板厚度 1/2,增加在滤板两侧,板框合成一体以减少泄露。原来的角上进料方式改为中间进料,可有效加大滤板耐压强度,增大进料压力,同时过滤速度变快,滤渣排出更加便捷,有效降低滤饼含水率及工作量。

本方案有效解决了原压滤机的缺陷和问题,提高了生产效率。使压滤机的运行更加可靠便捷且便于维护。
